VML雙柱動梁立式車削機床

産品分類：

主營産品

标準産品

産品概要：

企業通過ISO9001-2015質量管理體系認證，先進的管理方式，規範的管理程序，完善的檢測體系保證了生産工藝、雄厚的生産制造能力和周到的售後服務，全面為廣大客戶服務。

産品留言

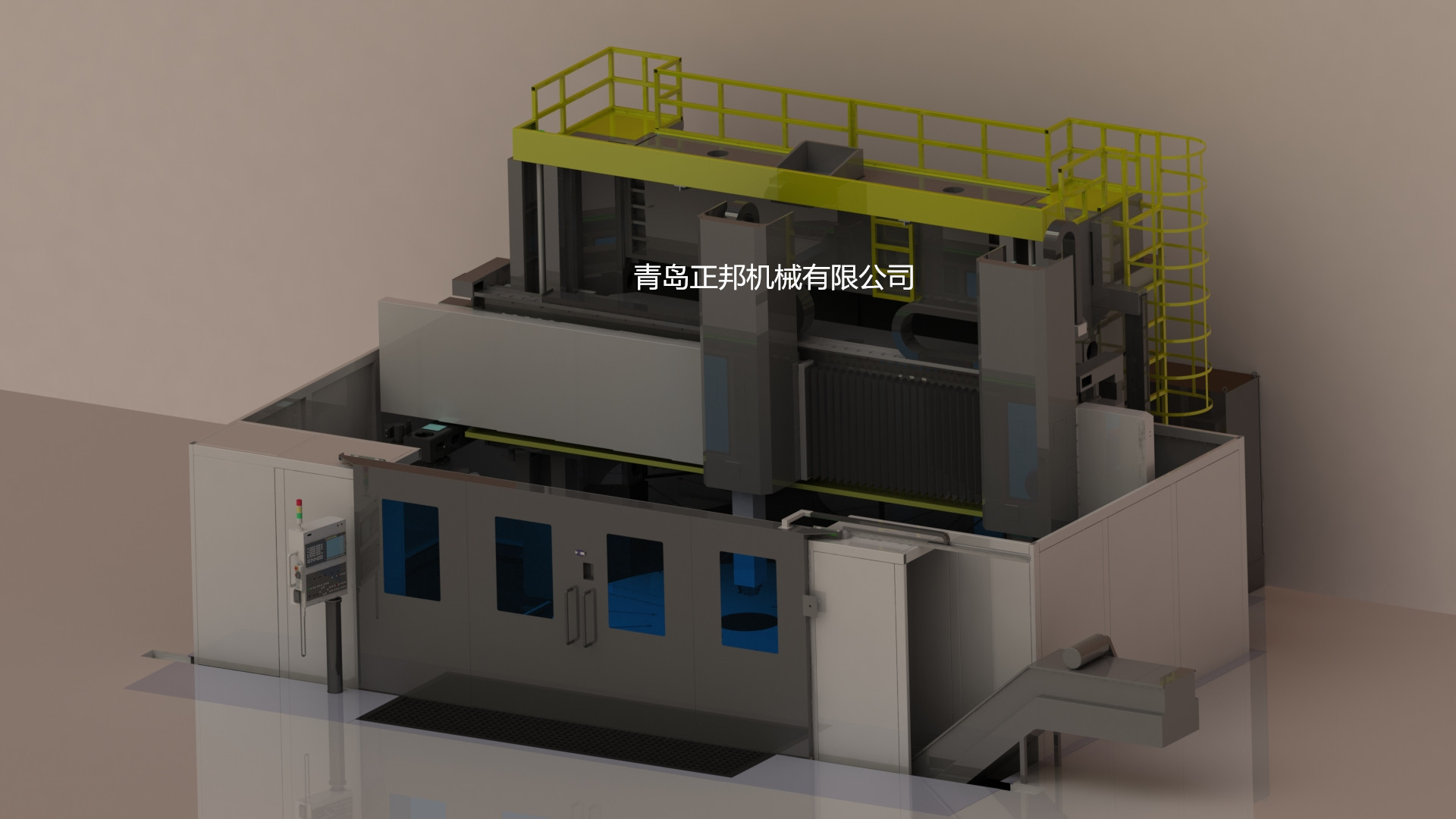

VML5500雙柱動梁立式車削機床

技(jì )術說明

一、結構特點

1、此立車适用于鑄鐵件、鋼件及其它合金零件的高速精密加工，特别是對于批量零部件，可以實現自動換刀，保證批量零件的整體尺寸精度。

2、此立車為雙刀架、雙刀庫橫梁移動式結構，由底座、工作台、橫梁、立柱和連接梁組成的龍門架、雙刀架、雙刀庫、防護間、排屑機等組成。

3、兩個立柱和連接梁構成龍門框架，截面大，結構穩定，整體剛性高。

4、橫梁沿立柱導軌做垂直運動，有效擴大加工高度。

5、工作台的回轉運動是作用在組合軸承上，齒輪齒圈均為淬火磨制處理，保證了回轉精度和低噪音。

6、方滑枕截面尺寸250×250mm，導軌面淬火磨制處理，配合面貼導軌帶刮研處理，精度和剛性高，壽命長。

7、配有兩套12工位刀庫，雙刀架可以自動換刀，提高批量零部件的加工效率。

8、配有工件水冷卻系統和排屑機，可以實現自動排屑，方便清理，提高效率。

技(jì )術參數

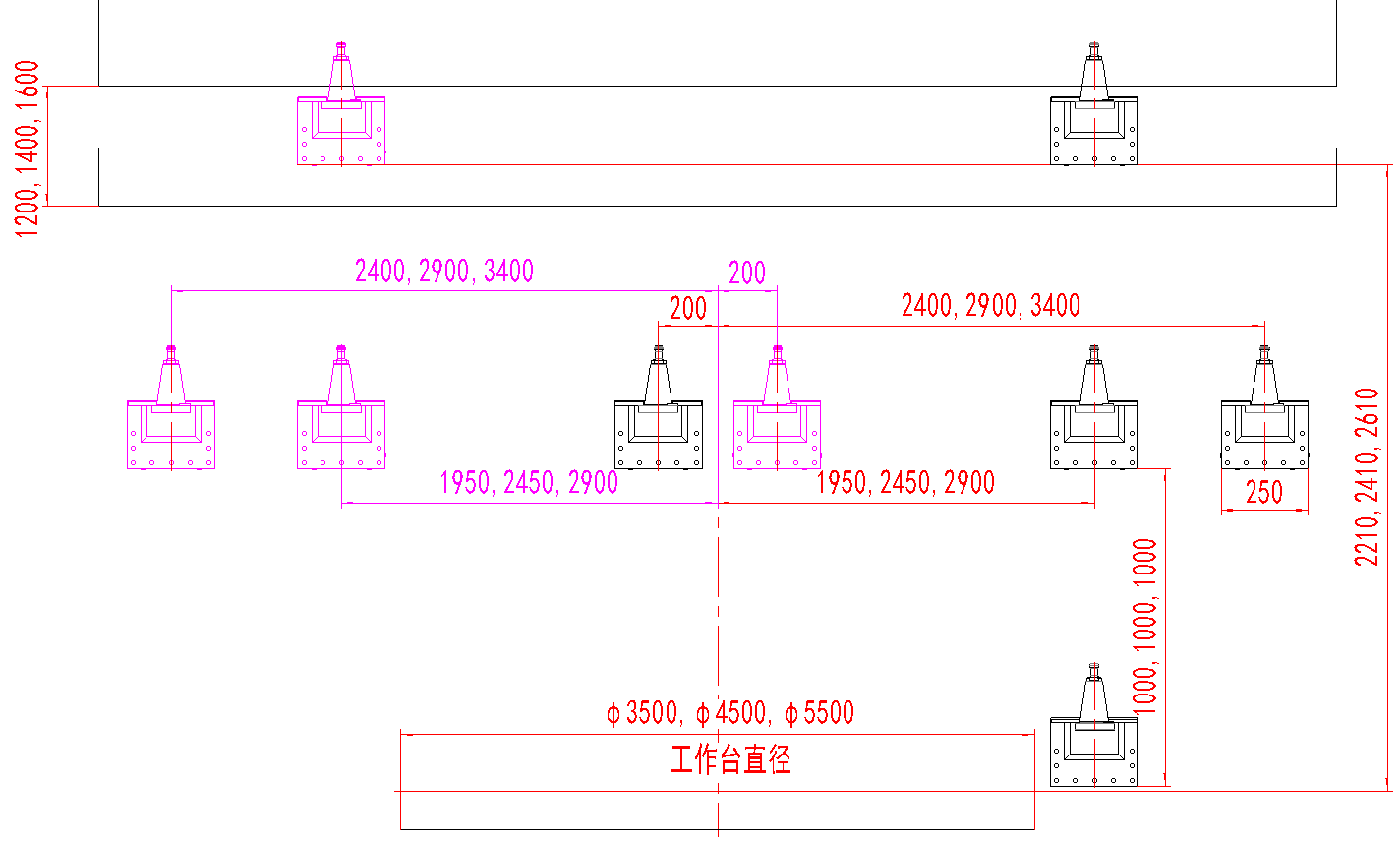

X軸：刀架水平移動。Z軸：刀架垂直移動。C軸：工作台回轉運動。W軸：橫梁升降。

序号	項目			參數
1	加工範圍	最大回轉直徑		5800
		最大切削直徑		5500
		工作台直徑		5500
		最大工件高度		1000～2600
		刀夾端面到工作台面距離		10～1010，1610～2610
		最大工件重量		25
2	速度	工作台轉速		1～20（兩擋）
		X、Z軸快速移動速度（m/min）		6
		W軸移動速度（m/min）		0.3
3	行程	X1、X2軸最大行程		-200～+3400
		Z1、Z2軸最大行程		1000
		W軸最大行程		1600
4	電機功率/扭矩	C軸驅動（Kw）		75
		X軸進給（N.m）		30
		Z軸進給（N.m）		30
		W軸驅動（Kw）		18.5
5	導軌形式	橫梁（X軸）		淬火磨制硬軌
		滑枕（Z軸）		淬火磨制硬軌
		工作台（C軸）		大規格推力軸承
		立柱（W軸）		淬火磨制硬軌
6	傳動方式	工作台驅動		主電機-BF變速箱-皮帶組-主減速箱-精密磨制齒輪齒圈
		X軸進給		伺服電機-行星減速機-滾珠絲杠
		Z軸進給
		橫梁升降		電機-減速機-T型絲杠
7	精度控制	X、Z軸		光栅尺閉環控制
		C軸		編碼器轉速反饋
8	工作台部分	工作台最大輸出扭矩		109400 N.m（短時） 80220 N.m（連續）
		工作台主軸定心方式		錐面主軸-錐孔軸承
9	立刀架部分	滑枕截面		250×250
		滑枕結構		方形滑枕八導軌
10	刀庫	刀庫工位（單個）		12
		刀夾接口		BT50
		刀夾		BT50-F250×200-37
11	排屑及冷卻	功能形式		配有鏈闆式排屑機和工件冷卻水循環系統
12	液壓油路	刀架平衡		刀架液壓平衡缸
		油冷機		工作台軸承和變速箱潤滑冷卻
		自動潤滑		XZ軸導軌和絲杠潤滑
13	氣路	作用位置		刀架錐孔換刀吹氣、氣槍
14	電氣控制	數控系統		FANUC 0i-TF plus
		FANUC伺服控制部分		①X軸 ②Z軸 ③C軸轉速控制
		其它輔助控制		①排屑機 ②水冷卻 ③液壓油路部分 ④氣路部分 ⑤各行程開關和安全互鎖
		電氣櫃		配有電氣櫃空調，電氣櫃内元器件均選用施耐德、西門子等知名品牌。
15	防護	防護間		半封閉式防護間
		橫梁導軌防護		鋼闆防護罩
		滑枕防護		刮油闆
16	機床顔色	刀架、大門、刀庫門		黑色
		其它钣金防護		灰白色RAL7035
		機體		黑色
17	電源氣源要求	三相四線制	電壓	380V±10%
			頻率	50Hz±2%
			總容量	約103kVA
		壓縮空氣		4-6bar；300L/min
18	工作環境	溫度		0~45℃
		相對濕度		≦70%

驗收标準及程序

1、驗收标準

1.1	精度标準	按照GB/T23582.1-2009精度标準進行精度驗收
1.2	主要精度要求	工作台端面最大跳動	0.045/5500
		工作台徑向最大跳動	0.045/5500
		垂直刀架水平移動對工作台的平行度	0.02/1000
		垂直刀架滑枕移動對工作台回轉軸線的平行度在垂直于橫梁的平面内在平行于橫梁的平面内	在500測量長度上為0.015 在500測量長度上為0.015
		垂直刀架水平移動（X軸）的定位精度	0.02/1000
		垂直刀架水平移動（X軸）的重複定位精度	0.015/1000
		垂直刀架滑枕移動（Z軸）的定位精度	0.015/1000
		垂直刀架滑枕移動（Z軸）的重複定位精度	0.01/1000
1.3	其它要求	其它驗收标準按照技(jì )術協議

驗收程序

2.1 預驗收：需方安排人員在供方場地對機床進行驗收，驗收合格後，供方安排包裝和發貨。

2.2 終驗收：機床在需方場地安裝調試後，對機床的各動作行程、精度、外觀等進行驗收。

四、供貨範圍

1	機床本體	機床機械主體部分（雙刀架、雙刀庫）、防護部分、電氣液壓部分、排屑冷卻部分等。
2	标準附件	墊鐵、地腳螺栓、兩個刀夾等。
3	随機文件	包括機械、電氣、液壓的整機說明書
4	服務	①安裝調試服務。 ②一年質保期内的售後服務。 ③質保期後的有償技(jì )術支持服務。

五、機床主要外購件明細

序号	名稱	品牌	型号	産地
1	兩級變速箱	Baruffaldi	CE20	意大利
2	工作台定心軸承	NSK	NN3068K	日本
3	絲杠軸承	NSK	50TAC100BSUC10PN7B	日本
4	滾珠絲杠	南京工藝	6310	國産
5	電動潤滑給油泵	TSWUKWAN	TK1006E	台灣
6	油液過濾器	TSWUKWAN	TK610B	台灣
7	流量計	NEW LIOW	SF100SD1RCBT	台灣
8	氣源三聯件	SMC	AC30-03DG-B	日本
9	氣源壓力檢測	SMC	3C-IS3000-02	日本
10	限位行程開關	山武azbil	SL1-A/SL1-D	日本
11	氣源幹燥器	FSG	G-05	韓國
12	油冷機	雷博	LO-35P	國産
13	電氣櫃空調	雷博	LA-15B-H	國産
14	松刀油缸	台大	HSC115	台灣
15	增壓油缸	台大	DB12U16C110V2DC24V	台灣
16	聯軸器	DRW	100C40/40	韓國
17	刀庫馬達	NOP	240-2PL	日本
18	耐磨導軌帶	Trelleborg
